高豐滿&高光澤&高無泡膜厚羥基分散體Houxian?5033

Houxian?5033是含羥基官能團(tuán)的丙烯酸二級分散體，具有極高的豐滿度與鮮映性；較高的無泡膜厚、耐化性能優(yōu)異、可參與顏料研磨、施工窗口廣；適應(yīng)不同使用環(huán)境，滿足不同地域的施工需求。

由于其特殊的結(jié)構(gòu)設(shè)計，使得產(chǎn)品具有極高的豐滿度與鮮映性，高光澤，漆膜外觀好，裝飾效果極佳。

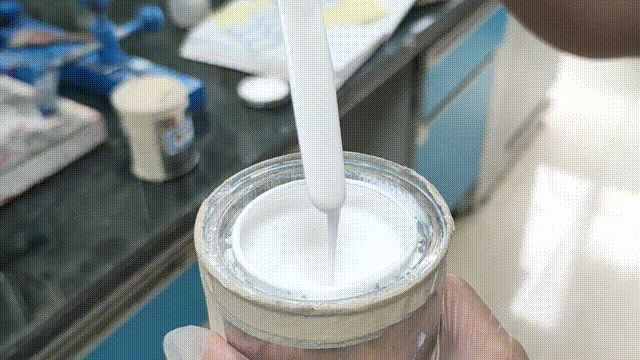

白漆配漆比例

Houxian?5033：固化劑80%2655（PGDA）：水=100:20:20

（NCO過量1.5倍） 施工粘度：28.56 s/25℃（鹽田2#杯）

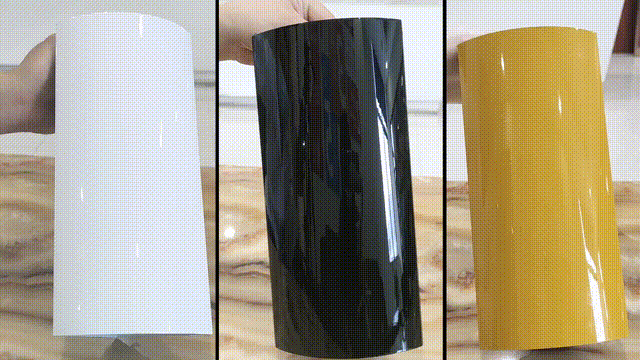

如同鏡面般的高光澤

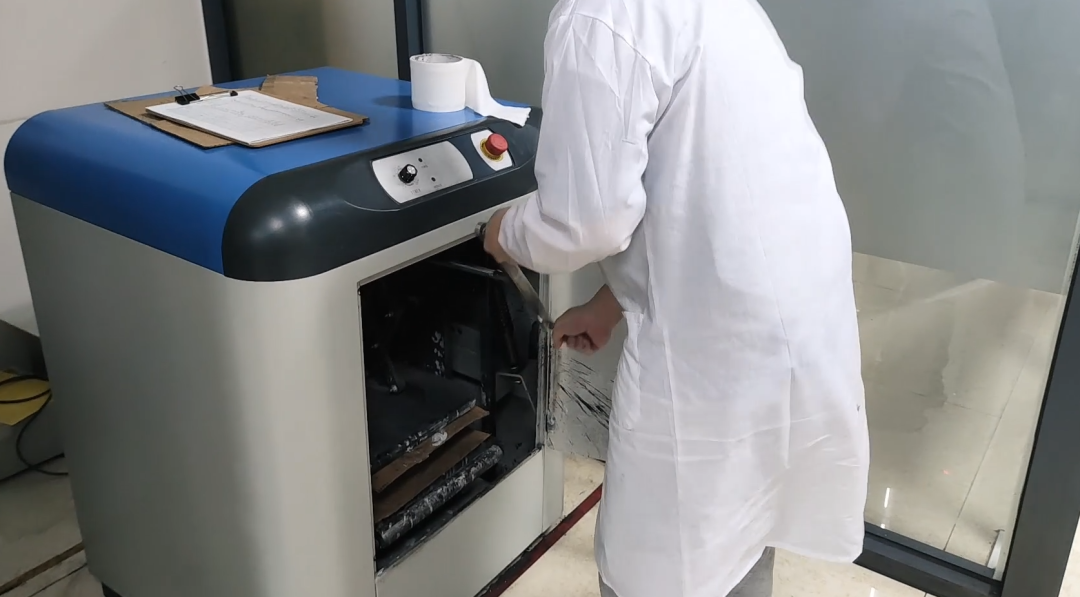

Houxian?5033可較好地參與顏料研磨，按照特定配方制備顏料漿，放入震蕩機(jī)震蕩研磨半小時，漿料細(xì)膩，流動性依然很強(qiáng)。

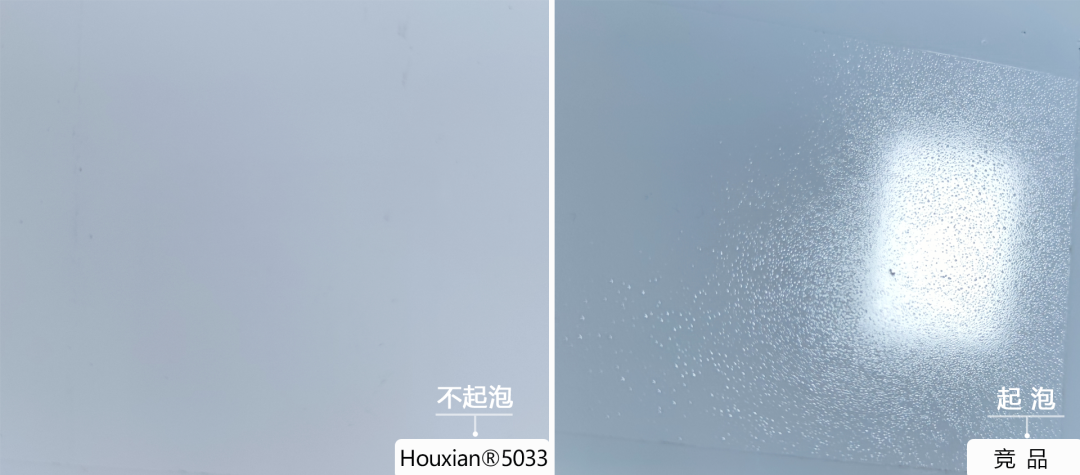

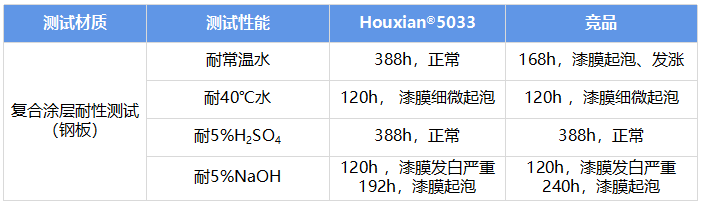

復(fù)合涂層鋼板耐常溫水測試＞360h，Houxian?5033不起泡不生銹；競品起泡，Houxian?5033的耐水性能明顯優(yōu)于競品。

Houxian?5033還具有優(yōu)異的耐化性能。

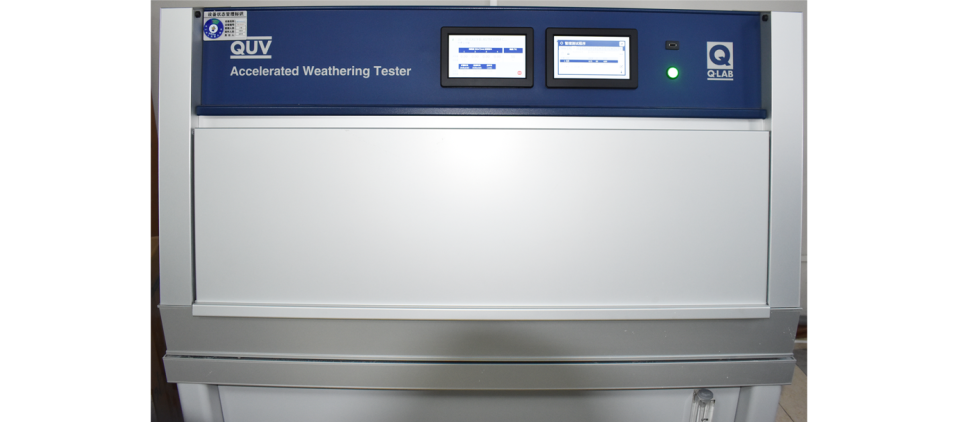

Houxian?5033的耐候性能也比較突出，耐QUVB-313人工加速老化 1000小時，1級失光，0級變色。

老化測試

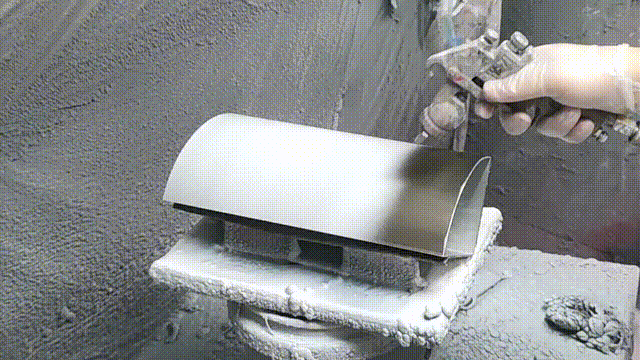

常溫下的施工無泡膜厚測試

閃干時間對無泡膜厚是有影響的，但Houxian?5033還是能保持在干膜50μm以上。

不同施工方式，因粘度不同，氣泡從涂膜溢出時間不同，導(dǎo)致無泡膜厚不同。

干燥溫度越高，漆膜的開放時間越短，Houxian?5033在這種低溫干燥條件下還是具有很好的無泡膜厚。

在不同的溫濕度條件下，進(jìn)行施工無泡膜厚及光澤度測試，Houxian?5033的無泡膜厚及光澤度均優(yōu)于競品，Houxian?5033能滿足不同領(lǐng)域不同環(huán)境下的施工需求。

施工窗口具體為

30℃時40%的相對濕度、30℃時75%的相對濕度、

15℃時40%的相對濕度、15℃時75%的相對濕度。

光澤度、無泡膜厚對比如下：

Houxian?5033能廣泛應(yīng)用于工程機(jī)械、軌道交通、大巴等表面涂裝領(lǐng)域。
